放料閥

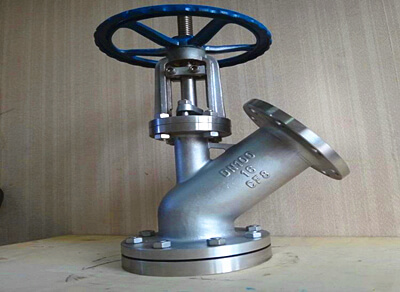

柱塞式放料閥HGU45H
產品簡介
對于需要閥門全排量工作的系統,柱塞閥比之放料閥更適用只要柱塞閥就可提供全排量狀態工作只要柱塞閥就可提供全排量狀態工作本標準規定了手動柱塞式不銹鋼放料閥的類型,技術要求
訂購熱線：13250886677
產品介紹
HGU45H柱塞式放料閥簡介:
柱塞式放料閥用于對反應器,各種容器以及管線施放放料和無死區關斷操作.對于需要閥門全排量工作的系統,柱塞閥比之放料閥更適用.由于柱塞在閥腔內移動的過程也是清潔閥腔的過程,因此,柱塞閥可應用于漿體工藝介質.設計多樣化,可與各種容器的出口對接.管線取樣和放料.低溫應用配備聚氟乙烯、石墨徑向密封,高溫應用采取金屬密封.各種操作方式可供選擇,例如手動、氣動(彈簧復位式,雙作用式、帶手輪和不帶手輪)、電動、液動等.只要柱塞閥就可提供全排量狀態工作.本標準規定了手動柱塞式不銹鋼放料閥的類型,技術要求及標記.本標準適用于化工、石油化工裝備所有帶有攪拌器的反應釜之放料及取樣.
HGU45H柱塞式放料閥主要設備性能
(一)、耐腐蝕性
1.聚四氟乙烯與金屬黏結性優良,抗拉性一般,耐稀酸、濃酸等2.使用介質容易顆粒、油品、紙漿、二氧化碳(不銹鋼材質的低使用溫度為-100℃,高使用溫度為232℃)3.嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度>150℃濃度>30%)(二)、不銹鋼的一般工作溫度(介質溫度)為-5~225℃(三)、公稱壓力為0.6Mpa
(四)、通徑范圍:25~250mm
維護保養和安裝使用注意事項
1.閥門應整齊地存放在通用干風燥庫房內,嚴禁堆置或露天存放,保持活塞面上無污垢、泥沙等,但應注意活塞面不要與金屬物碰撞或用金屬敲擊.閥門通徑兩端須用盲板堵塞.
2.安裝前須仔細檢查閥門,并清除閥門在運輸、存放過程中造成的損害.
3.在安裝時應注意各部的螺絲受力是否平衡、升降(活動)是否靈活.檢查填料于活塞是否密封度良好,不得私自拆裝,要技術人員的指導下.
4.閥門應安裝在無劇烈震動和沖擊的地方,以及使用閥門無損害的場地.
5.閥門安裝后檢查各部螺釘是否擰緊.
6.出料當受阻塞時,可以使用金屬桿或硬性工具疏通,不得使用金屬桿或硬性工具.
7.應盡量避免酸堿介質交替使用(除中和反應介質),以免縮短壽命.
8.根據介質性能及使用期,應經常檢查活塞面和填料磨損情況,一面泄漏.如發現有損壞應及時更換再使用.活塞面和油杯處應加潤滑油.
9.若發現閥門面有損壞時應立即停用,可用專門材料修補患處,或委托有關生產單位生產.
|
可能發生的故障
|
發生故障的原因
|
消除方法
|
|
1.法蘭連接部分泄漏
|
1．法蘭連接螺栓沒有擰緊或松緊不均勻。
|
1.將螺栓送開重新均勻擰緊。
|
|
2.石墨失效。
|
2.更換石墨.
|
|
|
2.密封面泄漏
|
1.密封面間附有污物。
|
1.清洗密封面。
|
|
2.密封面有損傷。
|
2.重新修磨。
|
|
|
3.閥桿轉動不靈活
|
1.閥芯蓋接角太緊或軸承磨損。
|
1.調整填料松緊度或更換軸度。
|
|
2.閥桿與閥桿螺母間有雜物可阻，螺紋部分損壞。
|
2.拆開清洗或修復螺紋損壞部分。
|
|
|
3.電動裝置出現故障。
|
3.按說明書檢查并修復。
|

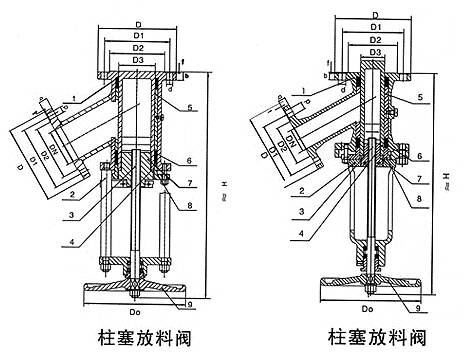

外形結構圖
基本尺寸
|
口徑
DN
|
H
|
D0
|
D
|
D1
|
D2
|
D3
|
b
|
f
|
d
|
連接螺栓
規格數量
|
|
公稱壓力PN Mpa(1.6)
|
||||||||||
|
25
|
286
|
160
|
115
|
85
|
65
|
25
|
16
|
3
|
14
|
M12×4
|
|
32
|
300
|
160
|
140
|
100
|
76
|
32
|
18
|
3
|
18
|
M16×4
|
|
40
|
355
|
180
|
150
|
110
|
84
|
40
|
18
|
3
|
18
|
M16×4
|
|
50
|
374
|
180
|
165
|
125
|
100
|
50
|
18
|
3
|
18
|
M16×4
|
|
65
|
465
|
220
|
185
|
145
|
118
|
65
|
20
|
3
|
18
|
M16×4
|
|
82
|
480
|
250
|
200
|
160
|
132
|
76
|
20
|
3
|
18
|
M16×4
|
|
100
|
620
|
280
|
220
|
180
|
156
|
95
|
22
|
3
|
18
|
M16×4
|
|
125
|
640
|
300
|
250
|
210
|
184
|
125
|
22
|
3
|
18
|
M16×4
|
|
150
|
782
|
320
|
285
|
240
|
211
|
150
|
24
|
3
|
22
|
M20×8
|
|
200
|
960
|
360
|
340
|
295
|
266
|
200
|
24
|
3
|
22
|
M20×12
|
|
250
|
1027
|
500
|
405
|
355
|
319
|
250
|
26
|
3
|
26
|
M24×12
|
