平衡閥

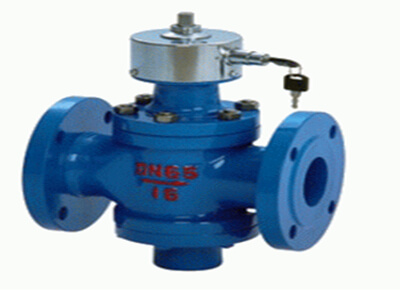

自力式流量平衡閥ZL47F
產品簡介
ZL47F 自力式流量平衡閥 產品簡介: ZL47F自力式流量平衡閥用于需要進行流量控制的水系統中,尤其適用于供熱、空調等非腐蝕性液體介質的流量控制.運行前一次性調節,即可使系統流量自
訂購熱線：13250886677
產品介紹
ZL47F自力式流量平衡閥產品簡介:
ZL47F自力式流量平衡閥用于需要進行流量控制的水系統中,尤其適用于供熱、空調等非腐蝕性液體介質的流量控制.運行前一次性調節,即可使系統流量自動恒定在要求的設定值ZL47F自力式流量平衡閥結構特點:
1、能使系統流量自動平衡在要求的設定值;
2、能自動消除水系統中因各種因素引起的水力失調現象,保持用戶所需流量,克服"冷熱不均",提高供熱,空調的室溫合格率;3、能有效克服"大流量,小溫差"的不良運行方式,提高系統能效,實現經濟運行;4、采用數字顯示裝置,直接設定手動調節閥開度確定流量,使用智能儀表一次性調試.
ZL47F自力式流量平衡閥工作原理:
自力式平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成.系統流體的工作壓力為P1,手動調節閥瓣的前后壓力分別為P2、P3.當手動調節閥瓣調到基本一位置時,即人為確定了"設定流量",以及相對應的固定(P2-P3)值.當系統流量增大時,此時自動調節閥瓣自動關小,直到流量重新維持到設定流量,反之亦然.
ZL47F自力式流量平衡閥產品設計選型:
1、一般在管網的分支點,熱口,室內立管皆應設計、安裝自力式平衡閥,以提高系統調節性能.
2、自力式平衡閥可安裝在供水管上,也可安裝在回水管上.當系統流體工作壓力超過散熱器允許工作壓力時,為安全起見,自力式平衡閥宜安裝在供水管上.
3、高使用溫度100℃,公稱壓力1.6MPa.(溫度>100℃以上的要定做)4、適用壓差范圍:20-30KPa.當系統工作壓差超過300KPa時,為防止產生噪音,應采取措施將多余的壓差消耗掉.
5、選取用DN15~DN25口徑的自力式平衡閥,須注明連接方式.
ZL47F自力式流量平衡閥(帶鎖)主要技術參數
|
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
適用溫度 |
適用介質 |
|
1.6 |
2.4 |
≤100℃ |
水、油等非腐蝕性液體 |
外形結構：
ZL47F自力式流量平衡閥(帶鎖)主要連接尺寸
|
公稱通徑 (mm) |
尺 寸 |
||
|
L |
H1 |
H2 |
|
|
15 |
110 |
122 |
70 |
|
20 |
110 |
122 |
70 |
|
25 |
115 |
137 |
74 |
|
32 |
160 |
182 |
91 |
|
40 |
200 |
191 |
147 |
|
50 |
215 |
197 |
147 |
|
65 |
230 |
205 |
154 |
|
80 |
275 |
259 |
181 |
|
100 |
290 |
268 |
211 |
|
125 |
315 |
334 |
227 |
|
150 |
350 |
357 |
260 |
|
200 |
430 |
407 |
303 |
|
250 |
520 |
452 |
367 |
|
300 |
635 |
486 |
430 |
|
350 |
670 |
555 |
495 |
訂貨知曉:
一、①ZL47F自力式流量平衡閥產品名稱與型號②ZL47F自力式流量平衡閥口徑③是否帶附件以便我們的為您正確選型.
二、若已經由設計單位選定ZL47F自力式流量平衡閥型號,請按ZL47F自力式流量平衡閥型號直接向我們銷售部訂購.
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門專家為您審核把關.
