低溫閥門

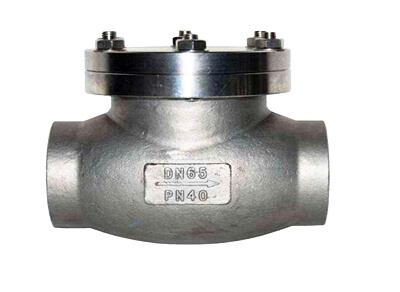

DH61Y低溫止回閥
產品簡介
旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣,工作原理與升降式止回閥相似像截止閥一樣,流體通過升降式止回閥的通道也是狹窄的,因此通過升降式止回閥的壓力降比旋啟式止回閥大些
訂購熱線：13250886677
產品介紹
止回閥
止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門.屬自動閥類,又稱逆止閥、單向閥、回流閥或隔離閥.閥瓣運動方式分為升降式和旋啟式.升降式止回閥與截止閥結構類似,僅缺少帶動閥瓣的閥桿.介質從進口端(下側)流入,從出口端(上側)流出.當進口壓力大于閥瓣重量及其流動阻力之和時,閥門被開啟.反之,介質倒流時閥門則關閉.旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣,工作原理與升降式止回閥相似.止回閥常用作抽水裝置的底閥,可以阻止水的回流.止回閥與截止閥組合使用,可起到安全隔離的作用.缺點是阻力大,關閉時密封性差.
工作原理
止回閥這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止反方向流動.通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動.
其中止回閥就屬于這種類型的閥門,它包括旋啟式止回閥和升降式止回閥.旋啟式止回閥有一介鉸鏈機構,還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上.為了確保閥瓣每次都能到達閥座面的合適位置,閥瓣設計在鉸鏈機構,以便閥瓣具有足夠有旋啟空間,并使閥瓣真正的、全面的與閥座接觸.閥瓣可以全部用金屬制成,也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面,這取決于使用性能的要求.旋啟式止回閥在完全打開的狀況下,流體壓力幾乎不受阻礙,因此通過閥門的壓力降相對較小.升降式止回閥的閥瓣坐落位于閥體上閥座密封面上.此閥門除了閥瓣可以自由地升降之外,其余部分如同截止閥一樣,流體壓力使閥瓣從閥座密封面上抬起,介質回流導致閥瓣回落到閥座上,并切斷流動.根據使用條件,閥瓣可以是全金屬結構,也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式.像截止閥一樣,流體通過升降式止回閥的通道也是狹窄的,因此通過升降式止回閥的壓力降比旋啟式止回閥大些,而且旋啟式止回閥的流量受到的限制很少.
結構規格分類
按結構劃分,可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種:
1.升降式止回閥分為立式和臥式兩種.
2.旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種.
3.蝶式止回閥為直通式.
以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種.
材質的分類
1.鑄鐵止回閥
2.黃銅止回閥
3.不銹鋼止回閥
4.碳鋼止回閥
5.鍛鋼止回閥
功能分類
1.DRVZ靜音式止回閥
2.DRVG靜音式止回閥
3.NRVR靜音式止回閥
4.SFCV橡膠瓣逆止閥
5.DDCV雙瓣逆止閥
安裝方法
一、旋啟式止回閥:旋啟式止回閥的閥瓣呈圓盤狀,繞閥座通道的轉軸作旋轉運動,因閥內通道成流線型,流動阻力比升降式止回閥小,適用于低流速和流動不常變化的大口徑場合,但不宜用于脈動流,其密封性能不及升降式.旋啟式止回閥分單瓣式、雙瓣式和多半式三種,這三種形式主要按閥門口徑來分,目的是為了防止介質停止流動或倒流時,減弱水力沖擊.
二、升降式止回閥:閥瓣沿著閥體垂直中心線滑動的止回閥,升降式止回閥只能安裝在水平管道上,在高壓小口徑止回閥上閥瓣可采用圓球.升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用),因此它的流體阻力系數較大.其結構與截止閥相似,閥體和閥瓣與截止閥相同.閥瓣上部和閥蓋下部加工有導向套簡,閥瓣導向簡可在閥盞導向簡內自由升降,當介質順流時,閥瓣靠介質推力開啟,當介質停流時,閥瓣靠自垂降落在閥座上,起阻止介質逆流作用.直通式升降止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥,其介質進出口通道方向與閥座通道方向相同,其流動阻力較直通式小.
三、碟式止回閥:閥瓣圍繞閥座內的銷軸旋轉的止回閥.碟式止回閥結構簡單,只能安裝在水平管道上,密封性較差.
四、管道式止回閥:閥瓣沿著閥體中心線滑動的閥門.管道式止回閥是新出現的一種閥門,它的體積小,重量較輕,加工工藝性好,是止回閥發展方向之一.但流體阻力系數比旋啟式止回閥略大.
五、壓緊式止回閥:這種閥門是做為鍋爐給水和蒸汽切斷用閥,它具有升降式止回閥和截止閥或角閥的綜合機能.
此外,還有些不適用于泵出口安裝的止回閥,如底閥、彈簧式,Y型等.
注意事項
1、在管道系統中不要讓止回閥承受重量,大型的止回閥應獨立支撐,使之不受管道系統產生的壓力的影響.
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致.
3、升降式垂直瓣止回閥應安裝在垂直管道上.
4、升降式水平瓣止回閥應安裝在水平管道上.
