氣動球閥工作原理圖氣動球閥結構圖
時間: 2020-05-18 20:49:05 瀏覽次數：

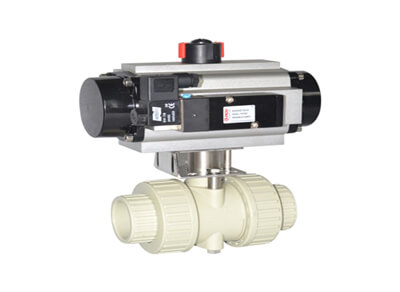

不銹鋼氣動球閥是由氣動執行器和球閥組合而成，替代人工的操作，不僅節省了大量的人力物力，而且可同時對多臺球閥進行控制。 氣動球閥的執行器工作帶動閥體能快速的啟閉，速度
不銹鋼氣動球閥是由氣動執行器和球閥組合而成，替代人工的操作，不僅節省了大量的人力物力，而且可同時對多臺球閥進行控制。
氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。
氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥的氣動執行機構主要分為單作用、雙作用兩種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。
氣動球閥特點：
氣動球閥有O型球閥和V型球閥之分。
O型球閥采用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座采用增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力極大，流阻極小，關閉時無泄漏，一般做開關閥使用，特別適用于高粘度；進口V型球閥采用固定式結構，球芯上開有V型切口，可實現剪切含纖維、顆粒狀介質。根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和進口電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。
從材質上,可以分為:碳鋼球閥,不銹鋼304球閥,316球閥和銅球閥 按壓力,可以分為:高壓球閥和低壓球閥 低壓氣動球閥：主要應用在介質為水等腐蝕性管路上！
氣動球閥工作原理：
氣動球閥只需要通過壓縮空氣進入氣動執行器，氣源帶動球芯旋轉0-90度的操作和很小的轉動力矩就能控制進口球閥的開關，可根據工況需求裝配閥門定位器，從而控制球閥球芯的開度來對介質流量進行調節。球體繞閥體中心線作旋轉來達到開啟，有圓形通孔或通道通過其軸線。
當球心旋轉到90°時閥門處于緊閉狀態，當執行器工作時，只需很小的轉動力矩就能將閥門關緊嚴密，從而可達到快速截?cái)嗲袛嗟脑怼?/span>
氣動球閥結構原理圖
氣動球閥球體是由旋塞閥改變而來的，它的球心為旋轉90°的動作，球體繞閥體中心線作旋轉運動，有圓形通道或通道經過其軸線。當球心旋轉到90°時閥門處于緊鎖狀況，當執行器作業時，只需很小的轉動力矩就能將閥門關緊緊密，然后可到達快速切斷管道內介質的作用。
氣動球閥首要應用在快速切斷、分配和改變介質的流動方向管道中。選用V型球體可精確的調理介質流量。氣動球閥它啟閉敏捷、合適小口徑管道上運用。
氣動球閥結構有兩種區分，一種是V型球芯，它選用固定式結構，球芯上帶有V型切口，在執行器上加裝定位器后完成對含纖維、顆粒狀介質調理。另一種是O型球芯，O型球閥閥芯為浮動式精密鑄件，流道口與管道口徑相同，首要是作為堵截開關運用。
氣動球閥分類：
1,浮動球
氣動球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。
浮動氣動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。
2,固定球
氣動球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
為了減少氣動球閥的操作扭矩和增加密封的可靠程度，出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
3,彈性球
氣動球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力,這種閥門適用于高溫高壓介質。
彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
3,其他分類方法
氣動球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
氣動球閥根據結構區別可分為開關型氣動球閥和調節型氣動球閥。
1.開關型氣動球閥的閥芯為O型球芯，O型球閥閥芯為浮動式精密鑄件，流道口與管道口徑相同，主要是作為截?cái)嚅_(kāi)關使用。
2.調節型氣動球閥閥芯為V型球芯，它采用固定式結構，球芯上帶有V型切口，在執行器上加裝定位器后實現對含纖維、顆粒狀介質比例調節。
