先導式安全閥工作原理
時間: 2019-12-18 19:24:12 瀏覽次數：
當被保護系統處于正常運行狀況時，導閥閥瓣處于關閉狀態，系統壓力從主閥進口通過導管和導閥傳入主閥閥瓣(活塞)上方氣室。當系統壓力降低到一定值時,導閥回座并帶動頂桿頂開滑
先導式安全閥的工作原理如（圖1，圖2）先導式安全閥由主閥和導閥組成，導閥隨系統介質壓力的變化而動作，主閥則由導閥的驅動或控制而動作。
當被保護系統處于正常運行狀況時，導閥閥瓣處于關閉狀態，系統壓力從主閥進口通過導管和導閥傳入主閥閥瓣(活塞)上方氣室。
由于活塞面積大于閥瓣密封面面積，系統壓力對閥瓣產生個向 下的合力，使主閥處于關閉、密封狀態。
當系統壓力升高達到整定壓力時，導閥開啟，同時滑閥向上移動封閉導閥的進氣通道。主閥閥瓣上方氣室的介質經由打開的導閥排出，使主閥閥瓣上方壓
力(腔壓)降低，主閥閥瓣在進口壓力的推動下打開而使系統泄壓。
當系統壓力降低到一定值時,導閥回座并帶動頂桿頂開滑閥,系統壓力再次通過導閥傳人主閥閥瓣上方氣室,并推動主閥閥瓣關閉。（圖3）是突跳型先導式安全閥的實際測試的壓力關系圖。

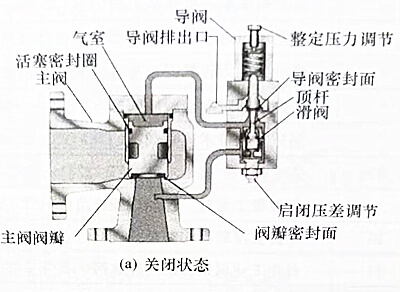

（圖1）關閉狀態

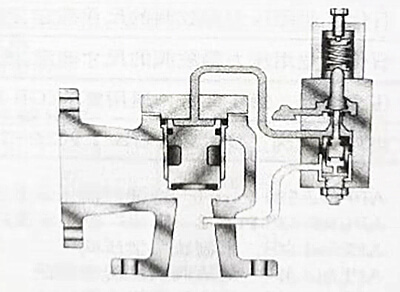

（圖2）開啟狀態

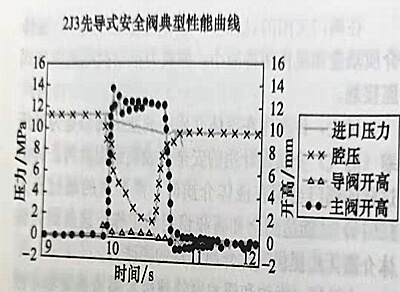

（圖3）突跳型先導式安全閥的實際測試的壓力關系圖。
