鐘罩閥結構原理及安裝維護方法
時間: 2020-05-05 11:47:05 瀏覽次數：
鐘罩閥主要用于高溫塵氣的開關閥，是高溫溫塵氣重要配件，高爐和煤氣發生爐使用比較常見，有干式和濕式兩種類型。 具有結構緊湊，占地面積小，氣密性嚴，可靠性高等特點。 鐘
鐘罩閥主要用于高溫塵氣的開關閥，是高溫溫塵氣重要配件，高爐和煤氣發生爐使用比較常見，有干式和濕式兩種類型。
具有結構緊湊，占地面積小，氣密性嚴，可靠性高等特點。
鐘罩閥概述：
具有結構緊湊、占地面積小、氣密性嚴、可靠性高、分外是在驅動裝配上作了龐大改進，由固定式啟閉改為同步啟閉。增長了運行器，確保了閥盤的開啟關閉始終與軸心線保持垂直活動，從而進步了吊繩的使用壽命seo網站優化，削減了故障。閥盤的運行設制了導向體系使之運行平穩、耐腐、耐磨、耐壓的鎳基合金作密封副，采用線密封，排除了介質物對密封性能的影響，進步了密封的可靠性及耐壓性。

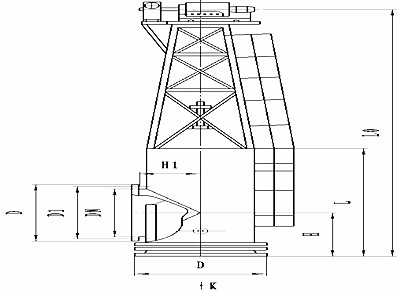

鐘罩閥結構原理：
鐘罩閥原理很簡單，上部是一筒狀或者錐形鐘罩，鐘罩與上部運動桿相連，下部為進氣口，密封時鐘罩著落將下部進氣口密封，反之向上則閥門開啟，出口設置在側面。
主要由驅動裝配同步運行器、支架、筒體、導向桿、閥體、閥盤、限位專置、專用扶梯組成。
其運行原理為，當驅動裝配通電后作旋轉活動，提拔吊繩帶動導向桿，通過導向桿連接；軸把活動傳動給閥盤，從而使閥盤作上活動，達到開啟的目的。反之驅動裝配反轉則閥盤著落關閉。
在驅動裝配得電啟動的同時，同步器同時啟動，推動驅動裝配作直線同步前進或后退，確保閥盤啟閉的垂直中間活動。
鐘罩閥結構產品特點：
鐘罩閥具有結構緊湊、占地面積小、氣密性嚴、可靠性高、特別是在驅動裝置上作了重大改進，由固定式啟閉改為同步啟閉，增加了運行器，確保了閥盤的開啟關閉始終與軸心線保持垂直運動，從而提高了吊繩的使用壽命，減少了故障，閥盤的運行設制了導向系統使之運行平穩、耐腐、耐磨、耐壓的鎳基合金作密封副，采用線密封，排除了介質物對密封性能的影響，提高了密封的可靠性及耐壓性，達到遠矩離集中控制的目的，廣泛應用在高爐煤粉噴吹和制粉體系。
安裝與維護：
出廠時≤DN1200時為整體裝配出廠、＞DN1200時則分為四大部件即本體（包括筒體、導桿、閥盤、閥體）、支架、驅動件、扶梯。
部件安裝，首先將本體（即筒體、導桿、閥盤、閥體）經清洗后與管道連接牢固，確保導桿與水平面垂直，確認后，吊裝支架與本體用緊固件固牢。再將同步器裝于支架頂端軌道上將動葫蘆與同步器體架固牢將電動葫蘆鋼絲繩放下將頭部吊環與導向桿通過 軸連接一體，總體即完畢，最后檢查所有緊固件無誤后安裝電控系統。
鐘罩閥本體允許使用溫度＜450℃，外表不設保溫層，使用時應根據介質、結露情況及工藝要求自行設制。
所有電器控制原件使用環境溫度不得超過-30～+40℃，超過時應采取，保溫隔熱措施。露天安裝時其頂端驅動裝置應設防雨罩，以防電機電器受潮澆壞。
鐘罩閥體腔內每年至少應清洗一次，如此閥長期開啟導桿上要定期涂潤滑脂，啟閉頻繁的每月應注油一次。潤滑脂為耐高溫黑色氣里基潤滑脂。
本閥不適用于易燃、易爆及強腐蝕性介質，如需使用應特殊處理，定貨時說明。
