氣動截止閥

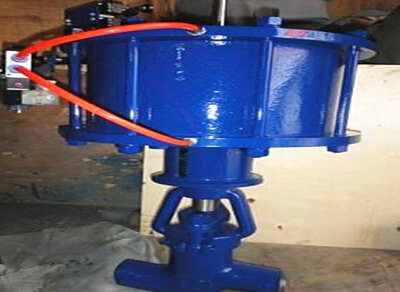

氣動焊接截止閥
產品簡介
氣動角式截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。氣動焊接截止閥主要材料與零件（配件）氣動焊接截止閥主要材料與零件（配件）氣動焊接截止閥主要材料
訂購熱線：13250886677
產品介紹
氣動焊接截止閥簡介
適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。氣動角式截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
氣動焊接截止閥用途
安裝在鍋爐過熱器和在熱器噴水管道上作為快速啟動關閉使用.
氣動焊接截止閥結構特點
- 與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
- 密封面不易磨損、擦傷，密封性較好，壽命較長。
- 啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
氣動焊接截止閥主要材料與零件（配件）
|
1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|---|---|---|
|
2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
填料 |
柔性石墨、PTFE |
|
6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
7 |
電動執行器 |
殼體（HT200、WCB） |

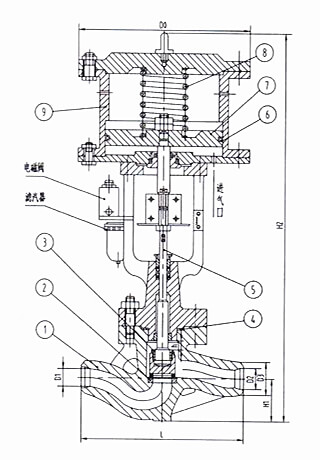

氣動焊接截止閥結構圖
標準連接尺寸
|
型號壓力 DN/PN |
50/20 | 65/32 | 100/32 |
|---|---|---|---|
| L | 350 | 550 | 650 |
| D0 | 380 | 430 | 482 |
| D1 | 50 | 60 | 90 |
| D2 | 58 | 67 | 101 |
| D3 | 78 | 91 | 136 |
| H2 | 1051 | 1110 | 1306 |
| h | 18 | 21 | 32 |
| H1 | 77 | 122 | 172 |
| 配管尺寸 | 76*9 | 89*11 | 133*16 |
