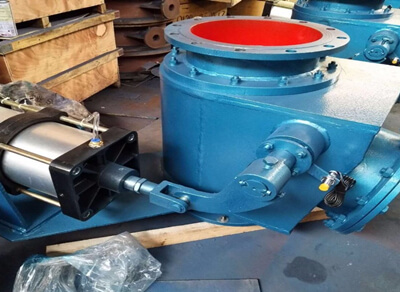

Q648MX偏置式氣動鐘閥
產品簡介
Q648MX偏置式氣動鐘閥使用壽命長、動作靈敏、可靠等特點。球面偏置式氣動鐘閥具有軸承不進灰、密封性能好、使用壽命長、動作靈敏、可靠等特點。是高爐煤系統中噴吹罐和中間罐等
訂購熱線：13250886677
產品介紹
Q648MX偏置式氣動鐘閥
一、簡介：
Q648MX偏置式氣動鐘閥使用壽命長、動作靈敏、可靠等特點。球面偏置式氣動鐘閥具有軸承不進灰、密封性能好、使用壽命長、動作靈敏、可靠等特點。是高爐煤系統中噴吹罐和中間罐等設備上截流和密封用的理想設備。氣動鐘閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。
二、性能參數：
型號
|
公稱壓力Mpa
|
殼體試驗Mpa
|
供氣壓力Mpa
|
動作時間
|
適用溫度℃
|
適用介質
|
Q648MX-10
|
1.0
|
1.5
|
0.4-0.6
|
≤8S
|
≤150
|
煤粉等
|
Q648MX-16
|
1.6
|
2.4
|
三、零部件材料：
零件名稱
|
閥體/閥蓋
|
閥瓣
|
閥桿
|
閥桿螺母
|
填料
|
墊片
|
材料
|
CF8
|
F304
|
F304
|
QAL-4
|
PRFE
|
PRFE
|
銅合金
|
F304
|
F304
|
QAL-4
|
PRFE
|
PRFE
|
四、主要外形及連接尺寸：
公稱壓力PN
|
公稱通徑DN
|
D
|
D1
|
D2
|
b
|
f
|
n-φd
|
L
|
L1
|
L2
|
H
|
管接頭
|
氣缸型號
|
1.0Mpa
|
300
|
440
|
400
|
370
|
28
|
3
|
12-23
|
375
|
485
|
648
|
850
|
M18×1.5
|
(B)QGA200×250
|
400
|
565
|
515
|
482
|
32
|
3
|
16-26
|
477
|
630
|
786
|
1000
|
M27×2
|
(B)QGA250×340
|
|
500
|
675
|
620
|
585
|
34
|
3
|
20-25
|
625
|
770
|
875
|
1200
|
M27×2
|
(B)QGA300×460
|
|
1.6Mpa
|
300
|
460
|
410
|
378
|
34
|
3
|
12-25
|
375
|
485
|
648
|
850
|
M18×1.5
|
(B)QGA200×250
|
400
|
580
|
525
|
485
|
40
|
5
|
16-30
|
477
|
630
|
786
|
1000
|
M27×2
|
(B)QGA250×340
|
|
500
|
705
|
650
|
608
|
46
|
5
|
20-34
|
625
|
770
|
875
|
1200
|
M27×2
|
(B)QGA300×460
|
基本參數
品牌: |
百佳自控 |
型號: |
Q648MX |
|---|---|---|---|
用途: |
放料 |
材質: |
鑄鋼 |
公稱通徑: |
齊全 |
結構形式: |
其他 |
驅動方式: |
氣動 |
適用介質: |
物料 |
連接形式: |
法蘭 |
通道位置: |
二通式 |
密封形式: |
填料密封 |
壓力環境: |
常壓 |
工作溫度: |
常溫 |
流動方向: |
雙向 |
外形: |
大型 |
適用范圍: |
水 |
