氣動蝶閥

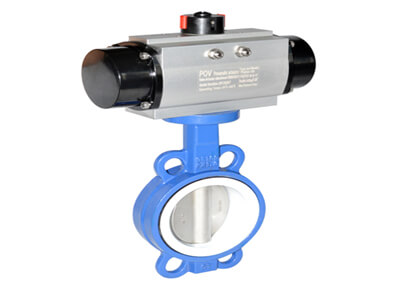

氣動襯氟對夾蝶閥ZSHWF
產品簡介
一、ZSHWF氣動襯氟對夾蝶 閥概述； 氣動襯氟對夾蝶閥的出現，很到程度上改變了強酸堿運輸尷尬的現狀，酸堿氣液體的化學性質很不穩定，腐蝕性強，對管道和閥門都有很高的性能要求
訂購熱線：13250886677
產品介紹
一、ZSHWF氣動襯氟對夾蝶閥概述；
氣動襯氟對夾蝶閥的出現，很到程度上改變了強酸堿運輸尷尬的現狀，酸堿氣液體的化學性質很不穩定，腐蝕性強，對管道和閥門都有很高的性能要求，襯氟蝶閥可以很好的改善這一缺陷，完全保障了介質運輸過程中安全不泄露。
ZSHWF型氣動式防腐蝕襯氟蝶閥調整(切斷)碟閥是效仿海外優秀技術性的基本上開展獨特設計方案,精心制造。該閥選用對分兩片式閥體組成，閥座與閥體里襯一體化，閥工作中時，只能全塑閥座與襯塑蝶板與介質觸碰，商品可承擔“除熔化堿土金屬和原素氟”外的一切介質浸蝕。閥座與蝶板（鍛）為一體，表面勻稱包復一層FEP。
閥體安全通道內表面光潔，流體力學摩擦阻力小，商品流通能力大，選用四級密封性構造并在突面外配上耐高溫耐老化的SI硫化橡膠的延展性墊片閥座，徹底做到介質的零泄露切斷。開閉快速省勁，使用期長。廣泛運用化工廠、原油，鋼材，制藥業，食品類，造紙工業等工業化生產全過程中開展自動調節。
二、氣動襯氟對夾蝶閥的特點：
1.氣動襯氟蝶閥設計科學，部件之間連接緊湊，體積小巧，占空間面積小。
2.氣動的驅動裝置啟閉迅速，感應靈敏，對流體控制省力方便。
3.安裝不受限制，非常適合對安裝空間有限制的管道，后期維護十分方便。
4.蝶閥采用雙密封結構，流體運行時不受空間方向限制。
5.閥體使用了堅固抗沖刷的材料，使用時間更加長久。
三、主要性能參數：
型式：扁平式
公稱通徑：50、65、80、100、125、150、200、250、300、350、400、450、500、600mm
公稱壓力：PN1.0、1.6MPa
連接型式：對夾式、法蘭式
材 料：ZG230-450襯F46
上 閥 蓋：與閥體一起鑄造
工作溫度：-40～+180℃；
壓蓋型式：螺栓壓緊式
填 料：聚四氟乙烯填料
四、氣動襯氟對夾蝶閥的用途：
氣動襯氟對夾蝶閥使用的溫度范圍廣闊，特別適合在強酸強堿等腐蝕性高的介質環境中，在在化學制劑，工廠，染料廠，水電站等行業有大范圍的使用。
五、主要零件材及料：
| 公稱通徑mm | DN50-DN800 | |||
| 材料代號 | C（WCB） | P（304） | R（316） | |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥板 | WCB或2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥座密封 | 增強聚四氟乙烯 、對位聚苯 、不銹鋼、硬質合金鋼密封 | |||
| 閥板密封 | 增強聚四氟乙烯 、對位聚苯 、各種橡膠、不銹鋼 | |||
| 填料 | 聚四氟乙烯 、柔性石墨 | |||
| 適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
| 適用溫度 | 聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃ | |||
六、主要外部鏈接尺寸；
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 |
| 法蘭式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| 對夾式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| n-d | 4- 18 | 4- 18 | 8- 18 | 8- 18 | 8- 18 | 8- 22 | 12- 22 | 12- 26 | 12- 26 | 16- 26 | 16- 30 | 20- 30 | 20-33 | 20-36 | 24- 36 | 24-39 | 28-39 | 28- 42 |
| H1 | 根據所配執行機構而定 | |||||||||||||||||
| A | 根據閥門所需力矩而定，配置機型不同,夕卜形尺寸也不相同 | |||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
